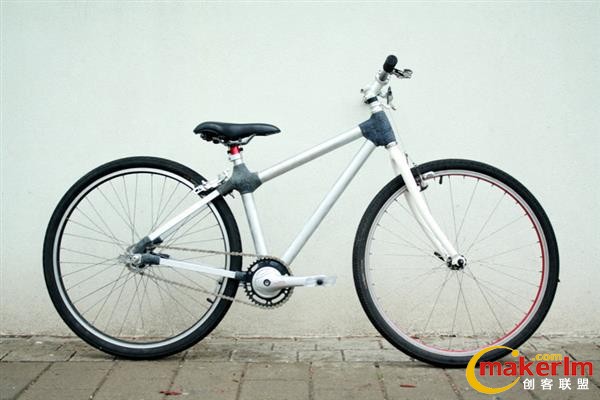

3D打印自行車已不是新鮮事，但如果你在家購買一個套件就能自己組裝呢并且還能自己打印相關部件呢？這還是讓很多創客心動的。最近，以色列特拉維夫的幾個設計師就開發了一套模塊化的自行車套件Jigless Kit，滿足了用戶在家
組裝自行車的愿望。
Jigless Kit包含PLA材質的3D打印部件外，還含有一套完整的預切光鋁管。打印所有套件后，安裝將非常簡單，只需要用到一個螺絲釘。

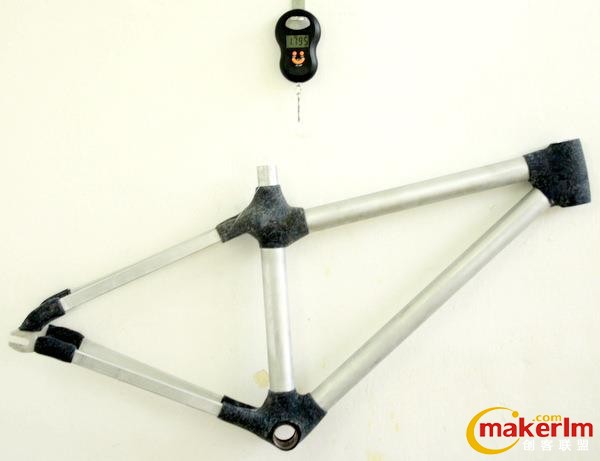

設計師們開發這個套件時，面臨的最大問題是減輕零部件的重量的同時還能確保精度和耐用性。其結果是，整個套件的重量只有1公斤重，包括所有3D打印部件和金屬框架。值得一提的是，如此輕的套間，其運輸成本也大大降低。
為了開發這個套件，開發團隊耗費很大的精力觀察自行車車架的制造和生產過程，還對制造技術、材料、方法進行深入研究，最終確定可以開發出一個既便于騎乘也便于運輸?shù)淖孕熊嚒?D打印構建輔助部件的概念由此誕生。

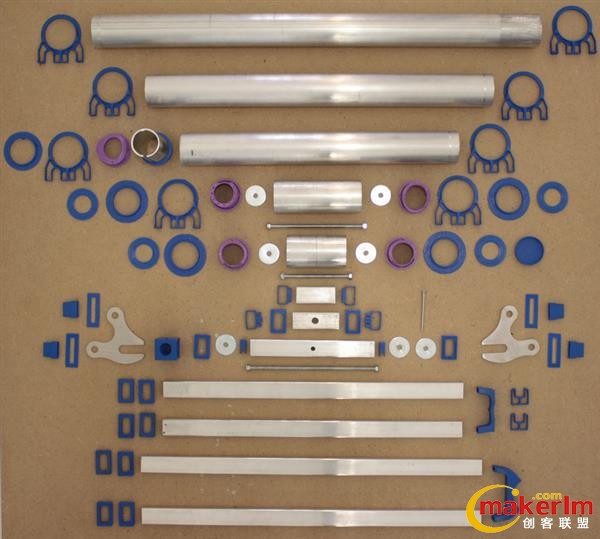

Jigless Kit套件包括如下管件和連接器：
3D打印零件

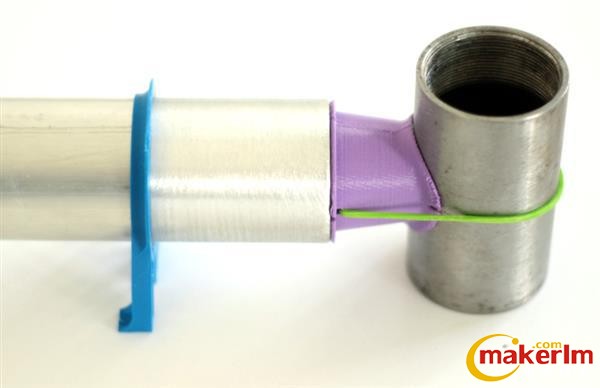

凸耳芯（管連接件）
各種微型結構
金屬零件
全管組和車叉勾爪（由輕質鋁材制成）
一個車架下梁
一個車架上梁
一個車架立管
一個前管（用于放置頭盔）
一個中軸殼（4130 CroMo），68mm寬，英式螺紋
兩個下叉鋁合金型材
兩個車架立梁鋁合金型材
激光切割兩個臥式鋁制車叉勾爪
一個螺釘4毫米|30毫米
至于組裝步驟，共有四步：
設置（Setup）——用廢牛仔褲制成布條，以供加固時使用；測量，并在管上標記；

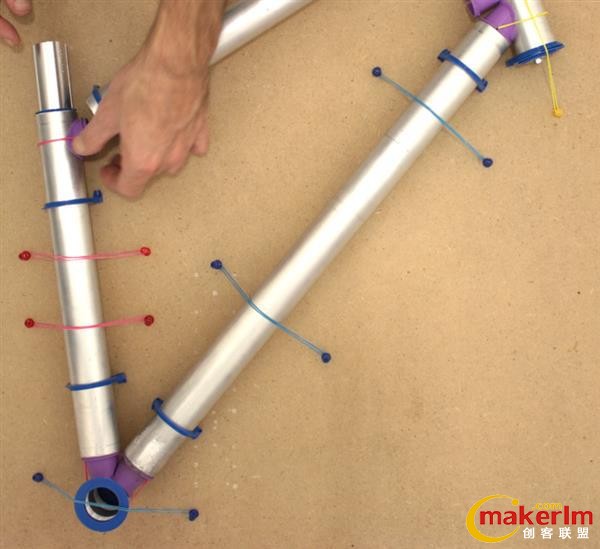

搭接（Tacking）——將管子通過連接件連在一起
包裹加固（Wrapping）——用復合材料（環氧樹脂+牛仔布條）加強連接件與管子的結合部
表面處理（Finishing）——-備案，打磨，涂耳
